Мицро Свитцх 5а 125 250в

Мицро Свитцх 5а 125 250вје мали прекидач са брзим дејством који се користи за укључивање и искључивање електричних кола до максимално 5а на специфицираним радним границама са 125 В АЦ и 250 В АЦ. Обично се користи у електронским уређајима, контролним системима, продајним машинама, канцеларијској опреми, вратима и поклопцима, уређајима итд.

Проверите да ли су поред постојеће оцене, тип оптерећења, тип актуатора, сила, конфигурација терминала, димензије и услови околине погодни за употребу коју планирате за компоненте.

Шта значи 5А 125/250ВАЦ?

Ознака “5А 125/250ВАЦ” обично означава да прекидач може управљати максимално 5 ампера на напону од 125 волти АЦ или 250 волти АЦ ако се користи са одговарајућим оптерећењем према препоруци произвођача.
Ова спецификација се обично односи на отпорна оптерећења.

Уређаји као што су мотори, соленоиди, компресори, лампе, трансформатори и електронске јединице за напајање могу искусити високу ударну струју или електрични лук. У таквим случајевима може бити неопходно користити уређаје са другачијим оптерећењем или примену одговарајућег уређаја за пригушивање.

Ово представља оцену АЦ. Међутим, ово не гарантује да је прекидач одобрен за употребу на 125ВДЦ или 250ВДЦ. Увек потражите различите ДЦ оцене у додељеном листу са подацима пре него што наставите.

Како ради микро прекидач?

Микро прекидач користи механизам брзе акције. У тренутку када актуатор дође на тачну локацију, унутрашња опруга брзо мења контактно стање. Због тога омогућава одличну поузданост прекидача упркос његовом минималном кретању и константној радној тачки.

Међу типичним типовима актуатора су клип, полуга шарке, полуга ваљка и симулирани ваљак. Одговарајући тип актуатора се бира на основу расположивог простора, правца кретања, силе и удаљености потребних за процес.

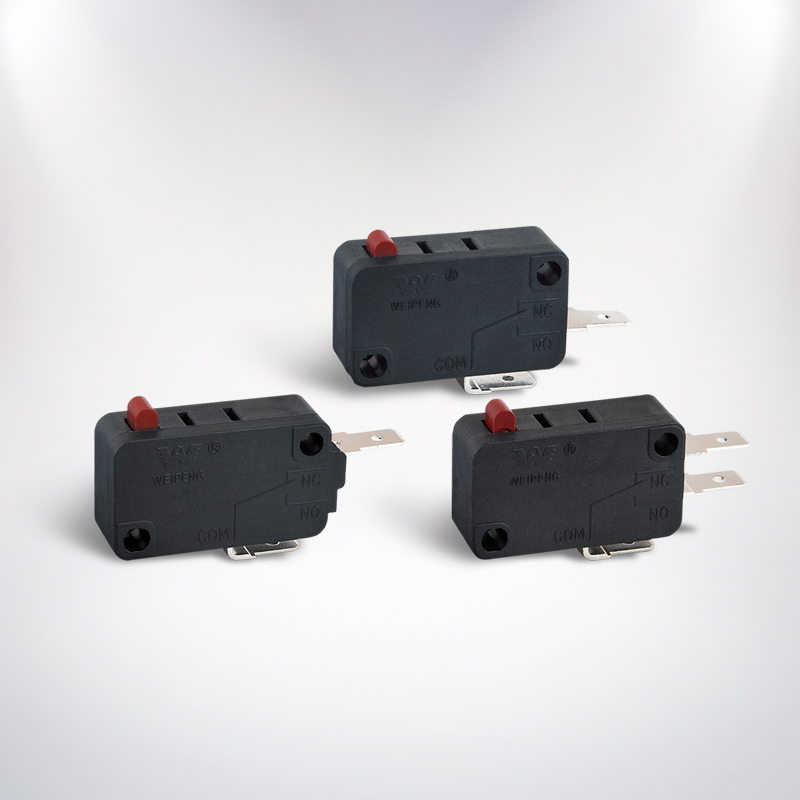

СПДТ конфигурација терминала

Неколико модела 5А ради у СПДТ режиму (Сингле Поле Доубле Тхров). Уобичајени терминали у СПДТ-у су ЦОМ, НЦ и НО.

Када се коло активира притиском на актуатор, користите ЦОМ заједно са НО. С друге стране, користите ЦОМ у комбинацији са НЦ када коло треба да остане затворено у стању приправности и постане отворено када је актуатор укључен. Обавезно проверите ознаке на стварном прекидачу пре процеса ожичења.

Шта је осетљив микро прекидач?

Микро прекидач који је осетљив ради са прилично малом силом. Користан је кад год се прекидач активира уз помоћ светлих врата, пластичног језичка, малог механизма или ограниченог кретања.

Осетљивост је одређена више од тренутне оцене. Проверите следеће спецификације:

• Радна сила и сила ослобађања
• Препутовање и прекопутовање
• Оперативни положај
• Тип и дужина актуатора
• Механички и електрични век

Употреба ваљкасте полуге може минимизирати напор потребан од спољашњег система. Међутим, неправилно поравнање може довести до бочног стреса и раног отказа. Требало би да ради исправно, да ради без прекорачења своје спецификације прекорачења.

5А, 10А, 16А и 21А микро прекидачи

Микро прекидачи се производе у различитим верзијама јачине струје, односно 5А, 10А, 16А и 21А. Виши тренутни рејтинг није нужно прави избор; најважније је да прекидач мора да буде у складу са напоном апликације, типом оптерећења, мерењима, типом терминала и стандардима.

Када гледате микро прекидач са 5А на 125В и 250В са другим моделима са 10А, 16А и 21А, требало би да упоредите све спецификације, а не само да гледате оцену. Прекидач веће номиналне вредности може се разликовати од модела нижег ранга по карактеристикама дизајна као што су рупе за монтажу, ход актуатора, положај терминала и димензије контакта.

Оптерећење и безбедност

Пре повезивања оптерећења, потребно је идентификовати не само нормалну струју, већ и ударну или стартну струју. Са отпорним оптерећењима је обично много лакше носити се него са индуктивним или капацитивним оптерећењима. Мотори и соленоиди могу генерисати варнице које могу оштетити контакте иако је нормална струја испод 5 А.

У главним применама треба користити одговарајућу изолацију, заштиту од преоптерећења, механичку заштиту и кућиште. Правилна инсталација прекидача би требало да се уради тако да прекине проводну жицу како је наведено у дизајну опреме и локалним електричним прописима.

Пре инсталације или тестирања у овом погледу, искључите напајање. Ожичење мрежног напона треба да заврши или да га прегледа квалификовани стручњак.

Савети за монтажу и инсталацију

Увек проверите димензије каросерије, размак рупа за монтажу, висину актуатора, тип терминала и радни положај пре наручивања. Прекидачи који изгледају слично нису нужно заменљиви.

Погон мора бити притиснут у исправном смеру и не сме се користити као тврди механички граничник осим ако произвођач није другачије навео. Морају се избегавати претерани удари, бочни притисак, влажност, влага и вибрације.

Постоје различите врсте терминала који се најчешће користе; они укључују терминале за лемљење, језичке за брзо повезивање, пинове за ПЦБ и жичане терминале. Стил се може изабрати на основу коришћене технике монтаже и доступности простора.

Како одабрати прави модел

Користите ову контролну листу пре куповине:

• Потврдите АЦ или ДЦ напон и стварну струју оптерећења.
• Идентификујте да ли је оптерећење отпорно, индуктивно, капацитивно, моторно или лампа.
• Изаберите СПДТ, СПСТ-НО или СПСТ-НЦ према колу.
• Изаберите потребну радну снагу и стил актуатора.
• Упоредите монтажне димензије и положаје терминала.
• Проверите радну температуру, заптивање, електрични век и одобрења.
• Затражите званичну листу података за тачан број дела.

Честа питања: Осетљиви микро прекидач СПДТ 5А 125/250ВАЦ

Шта је осетљиви микро прекидач СПДТ 5А 125/250ВАЦ?

Прекидач је уређај мале силе и брзе акције са заједничким терминалом и двоструким излазима. Његова максимална струја је 5А када ради у контролисаним условима.

Могу ли га користити за 250ВДЦ?

Не, иако ознака 125/250 ВАЦ представља оцену наизменичне струје, она не даје оцену за једносмерни напон. Увек тражите прекидач са поменутим ДЦ напоном и струјом.

Која је разлика између НО и НЦ?

Нормално отворени прекидач омогућава струји да тече када се ништа не притисне на прекидачу, док нормално затворени прекидач дозвољава струји да тече када се притисне актуатор.

Може ли 5А микро прекидач контролисати мотор?

Иако је струја мотора испод 5А, прекидач можда неће радити исправно. Идентификујте почетну струју и индуктивни лук који може премашити капацитет прекидача. Процените носивост мотора или користите релеј или контактор.

Могу ли заменити прекидач од 5А моделом од 16А или 21А?

Само ако замена има исту величину у смислу димензија, кретања актуатора, распореда терминала, распореда контаката, напона и сертификата. Већа оцена снаге сама по себи није довољна.

Колико дуго траје микро прекидач?

Век трајања производа је одређен оптерећењем, учесталошћу поруке, поравнањем, окружењем и квалитетом уградње. Механички и електрични век су различити појмови; стога спецификације електричног века треба да се поштују у складу са стварним оптерећењем.

Да закључим,Мицро Свитцх 5а 125 250вје одржива опција за мале системе за контролу наизменичне струје и системе за детекцију положаја ако су оптерећење и механички параметри одговарајући. Проверите спецификације, изаберите праве терминале и актуатор за СПДТ и прибегните коришћењу релеја или решења за тешке услове за уређаје са значајном ударном струјом или за захтевне електромеханичке примене.
